डिजिटल क्लैम्प मीटर (Digital Clamp Meter)
विवरण (Description)
डिजिटल क्लैम्प मीटर एक विद्युत परीक्षण उपकरण है जिसका उपयोग बिना सर्किट को छुए या डिस्कनेक्ट किए करंट मापने के लिए किया जाता है। यह डिजिटल मल्टीमीटर और क्लैम्प सेंसर के कार्यों को एक साथ जोड़ता है, जो विद्युत धारा द्वारा उत्पन्न चुंबकीय क्षेत्र का पता लगाता है। क्लैम्प जॉज़ कंडक्टर के चारों ओर खुलते और बंद होते हैं जिससे AC या DC करंट को सुरक्षित रूप से मापा जा सकता है। यह उपकरण इलेक्ट्रिशियन, तकनीशियन और मेंटेनेंस प्रोफेशनल द्वारा व्यापक रूप से उपयोग किया जाता है।
उपयोग (Uses)
- विद्युत सर्किट में AC और DC करंट मापना
- वोल्टेज, रेसिस्टेंस और कंटीन्यूटी की जांच करना
- मोटर और उपकरणों में विद्युत लोड की जांच करना
- वायरिंग में विद्युत दोष (fault) का पता लगाना
- कंडक्टर को डिस्कनेक्ट किए बिना करंट मापना

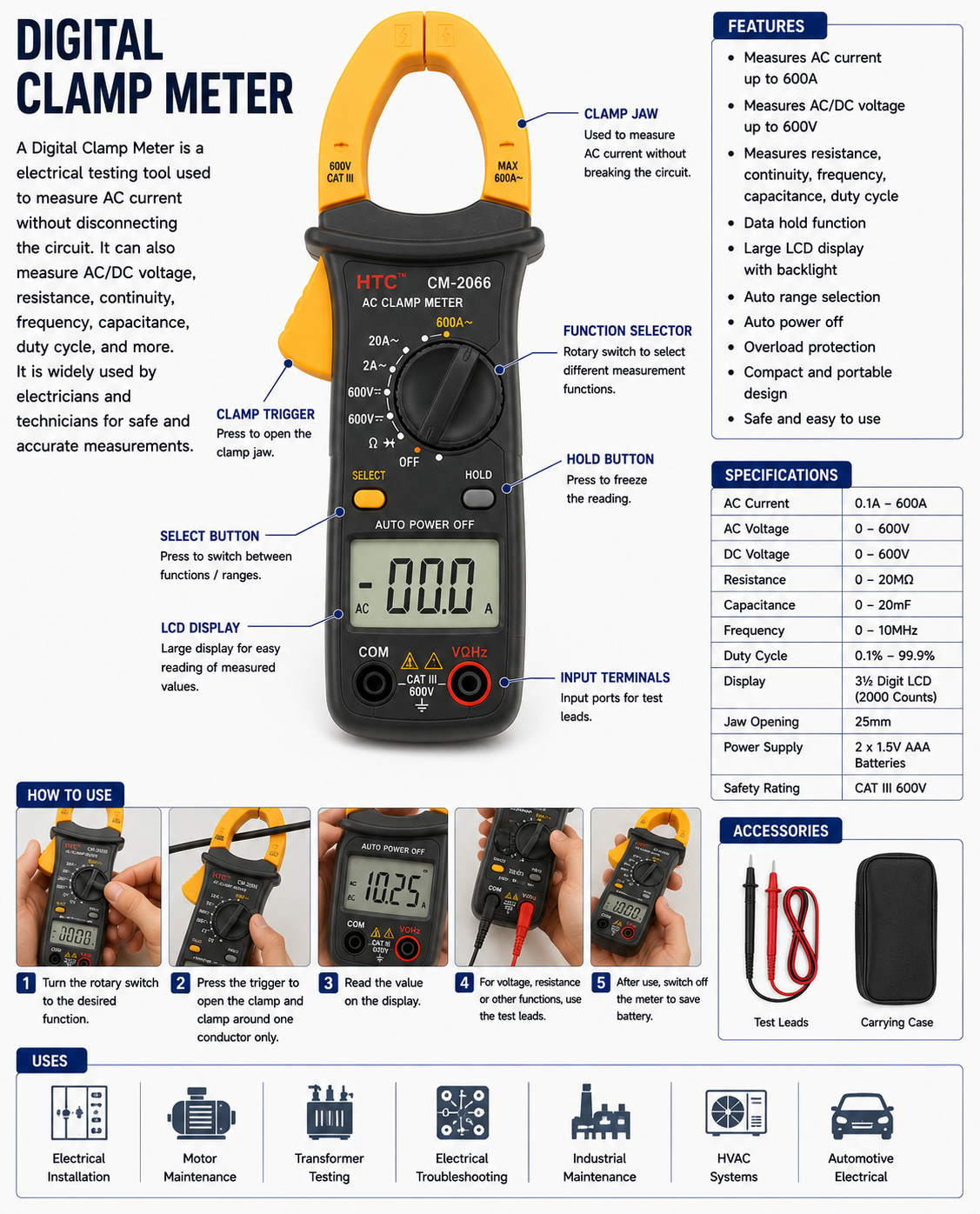

डिजिटल क्लैम्प मीटर के भाग (Parts of Digital Clamp Meter)
- क्लैम्प जॉज़: कंडक्टर में प्रवाहित करंट का पता लगाने के लिए
- ट्रिगर लीवर: क्लैम्प जॉज़ को खोलने के लिए
- डिजिटल डिस्प्ले: मापी गई वैल्यू दिखाता है
- फंक्शन सेलेक्टर डायल: मापन मोड (करंट, वोल्टेज, रेसिस्टेंस आदि) चुनने के लिए
- टेस्ट लीड्स: वोल्टेज, रेसिस्टेंस और कंटीन्यूटी मापने के लिए
- इनपुट टर्मिनल: जहाँ टेस्ट लीड्स जोड़ी जाती हैं
- होल्ड बटन: डिस्प्ले पर रीडिंग को रोककर रखने के लिए
सामग्री (Materials)
- हाई इम्पैक्ट प्लास्टिक बॉडी
- कॉपर आंतरिक कंडक्टर
- इलेक्ट्रॉनिक मापन सर्किट
- LCD डिस्प्ले पैनल
- रबर इंसुलेटेड टेस्ट लीड्स
आकार (Shape)
डिजिटल क्लैम्प मीटर सामान्यतः एक हाथ में पकड़ने योग्य आयताकार बॉडी का होता है, जिसके ऊपर अर्धवृत्ताकार क्लैम्प लगा होता है। यह क्लैम्प चिमटी (pincer) की तरह खुलता है और कंडक्टर को घेरकर करंट मापता है। इसके सामने की ओर डिजिटल डिस्प्ले स्क्रीन और मापन कार्य चुनने के लिए रोटरी सेलेक्टर स्विच होता है।
सुरक्षा सावधानियां (Safety Precautions)
- हमेशा मीटर की रेटिंग के अनुसार ही वोल्टेज और करंट मापें
- मीटर को हमेशा इंसुलेटेड बॉडी से पकड़ें
- निर्धारित सीमा से अधिक करंट न मापें
- मापन के दौरान क्लैम्प जॉज़ से हाथ दूर रखें
- उपयोग से पहले टेस्ट लीड्स की जांच करें
- रेसिस्टेंस या कंटीन्यूटी मापने से पहले बिजली बंद करें
निष्कर्ष (Conclusion)
डिजिटल क्लैम्प मीटर एक महत्वपूर्ण विद्युत परीक्षण उपकरण है, जिसका उपयोग बिना सर्किट को तोड़े सुरक्षित और तेज़ी से करंट मापने के लिए किया जाता है। इसकी सटीकता, सुरक्षा और उपयोग में सरलता इसे इलेक्ट्रिकल मेंटेनेंस और ट्रबलशूटिंग कार्यों में अत्यंत उपयोगी बनाती है।
