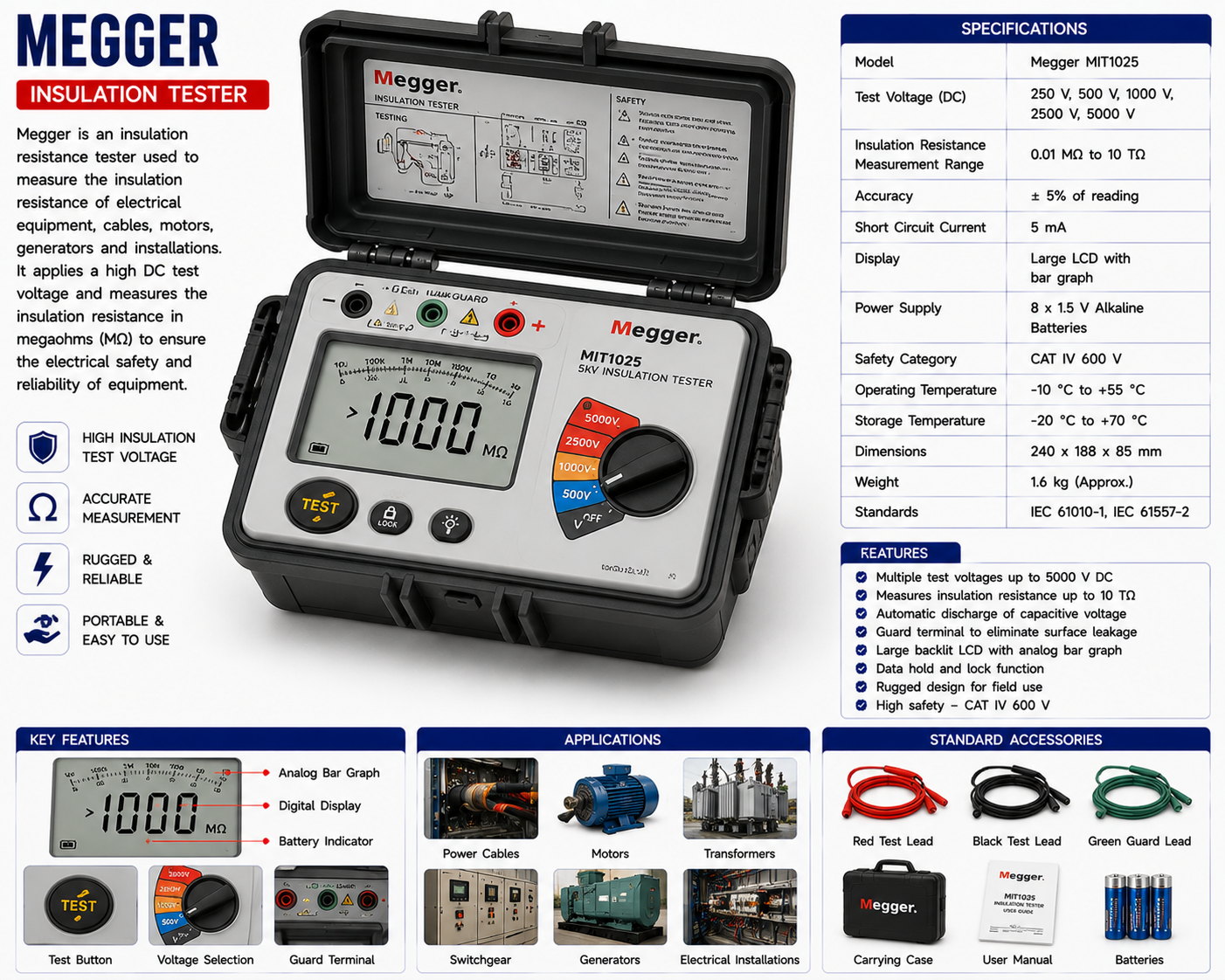

मेगर (Megger)

विवरण

मेगर एक विद्युत परीक्षण उपकरण (Electrical Testing Instrument) है जिसका उपयोग विद्युत उपकरणों और वायरिंग की इन्सुलेशन प्रतिरोध (Insulation Resistance) मापने के लिए किया जाता है। यह लीकेज करंट (Leakage Current) का पता लगाने तथा विद्युत प्रणालियों की सुरक्षा और विश्वसनीयता सुनिश्चित करने में सहायता करता है। मेगर का उपयोग केबल, मोटर, ट्रांसफॉर्मर, जनरेटर और अन्य विद्युत उपकरणों के परीक्षण, स्थापना तथा रखरखाव कार्यों में व्यापक रूप से किया जाता है।

मेगर के भाग (Parts)

• डिस्प्ले: इन्सुलेशन प्रतिरोध का मान प्रदर्शित करता है
• हैंड क्रैंक या बैटरी: परीक्षण वोल्टेज उत्पन्न करता है
• सेलेक्टर स्विच: परीक्षण वोल्टेज या रेंज चुनने के लिए
• टेस्ट लीड्स (प्रोब्स): उपकरण को सर्किट से जोड़ते हैं
• टर्मिनल्स: लीड्स जोड़ने के लिए बिंदु (Line, Earth, Guard)

सामग्री (Material)

• प्लास्टिक इन्सुलेटेड बॉडी
• कॉपर कंडक्टर (टेस्ट लीड्स)
• इलेक्ट्रॉनिक घटक

उपयोग

• केबल और तारों की इन्सुलेशन प्रतिरोध मापने के लिए
• मोटर, ट्रांसफॉर्मर और जनरेटर की जाँच में
• लीकेज करंट का पता लगाने के लिए
• विद्युत सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए

कार्य सिद्धांत (Working Principle)

मेगर उच्च डीसी परीक्षण वोल्टेज (High DC Test Voltage) के सिद्धांत पर कार्य करता है। यह परीक्षण किए जाने वाले उपकरण या केबल पर एक निर्धारित वोल्टेज लागू करता है और उसके इन्सुलेशन द्वारा प्रवाहित होने वाली सूक्ष्म धारा को मापता है। ओम के नियम के आधार पर इन्सुलेशन प्रतिरोध की गणना की जाती है और उसका मान मेगा ओम (MΩ) में प्रदर्शित किया जाता है।

लाभ (Advantages)

• इन्सुलेशन की स्थिति का सटीक मूल्यांकन करता है
• लीकेज और इन्सुलेशन दोषों का शीघ्र पता लगाता है
• विद्युत सुरक्षा बढ़ाता है
• रखरखाव और समस्या निवारण में सहायक

सुरक्षा सावधानियाँ (Safety Precautions)

• परीक्षण से पहले सुनिश्चित करें कि सर्किट डी-एनर्जाइज़ (De-energized) हो
• परीक्षण के दौरान टेस्ट लीड्स को न छुएँ
• उचित वोल्टेज रेंज का चयन करें
• परीक्षण के बाद सर्किट को डिस्चार्ज करें
• इन्सुलेटेड दस्ताने और सुरक्षा उपकरण पहनें

निष्कर्ष (Conclusion)

मेगर विद्युत सुरक्षा और रखरखाव के लिए एक अत्यंत महत्वपूर्ण परीक्षण उपकरण है। यह इन्सुलेशन प्रतिरोध को मापकर संभावित दोषों का पता लगाने में सहायता करता है, जिससे विद्युत प्रणालियों की सुरक्षा, विश्वसनीयता और कार्यक्षमता सुनिश्चित होती है।
