डायल बोर गेज
विवरण

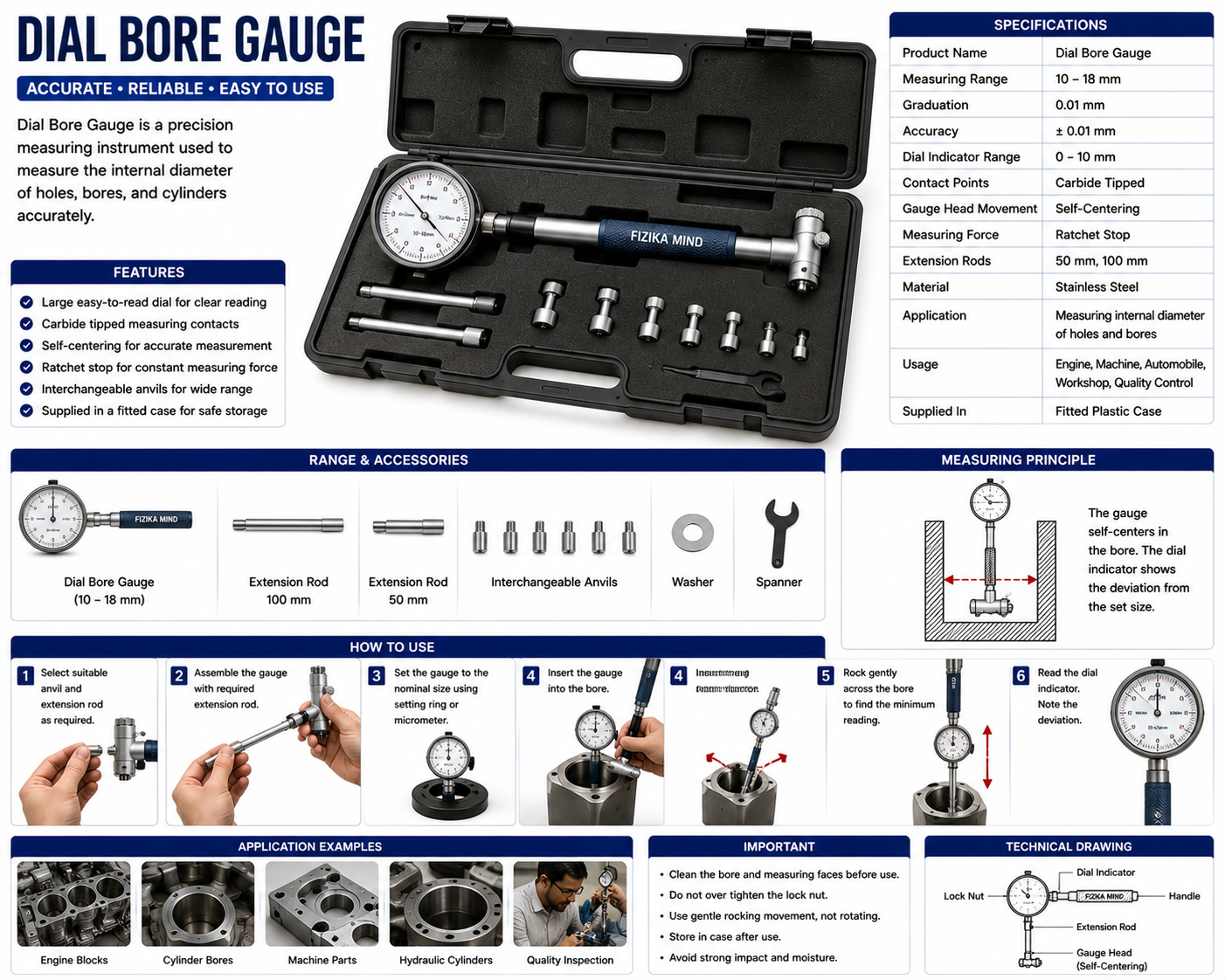

डायल बोर गेज एक प्रिसिजन मापन उपकरण है जिसका उपयोग छेद, सिलेंडर और बोर के आंतरिक व्यास को उच्च सटीकता के साथ मापने के लिए किया जाता है। यह डायल इंडिकेटर के साथ कार्य करता है, जो छोटे-छोटे आकार के बदलाव को दर्शाता है। यह इंजन सिलेंडर और अन्य कंपोनेंट्स में घिसाव (वियर), टेपर और आउट-ऑफ-राउंडनेस जांचने के लिए उपयुक्त है।
भाग (Parts)
- डायल इंडिकेटर: मापन रीडिंग दिखाता है
- मेजरिंग हेड: बोर की आंतरिक सतह को स्पर्श करता है
- एनविल्स/कॉन्टैक्ट पॉइंट्स: विभिन्न आकारों के लिए समायोज्य टिप्स
- हैंडल: पकड़ और नियंत्रण प्रदान करता है
- एक्सटेंशन रॉड्स: विभिन्न गहराई के बोर मापने के लिए
सामग्री (Material)
- एलॉय स्टील कंपोनेंट्स
- हार्डन्ड स्टील कॉन्टैक्ट पॉइंट्स
- प्लास्टिक या मेटल डायल हाउसिंग
उपयोग
- आंतरिक व्यास मापने के लिए
- सिलेंडर के घिसाव और टेपर की जांच
- बोर की सटीकता का निरीक्षण
- प्रिसिजन इंजीनियरिंग और क्वालिटी कंट्रोल में उपयोग
सुरक्षा सावधानियाँ (Safety)
- सटीकता बनाए रखने के लिए सावधानी से उपयोग करें
- उपकरण को साफ और कैलिब्रेट रखें
- गिरने या गलत तरीके से उपयोग करने से बचें
- मापन के लिए सही आकार के एनविल्स का उपयोग करें
- उपयोग के बाद सुरक्षित स्थान पर रखें
