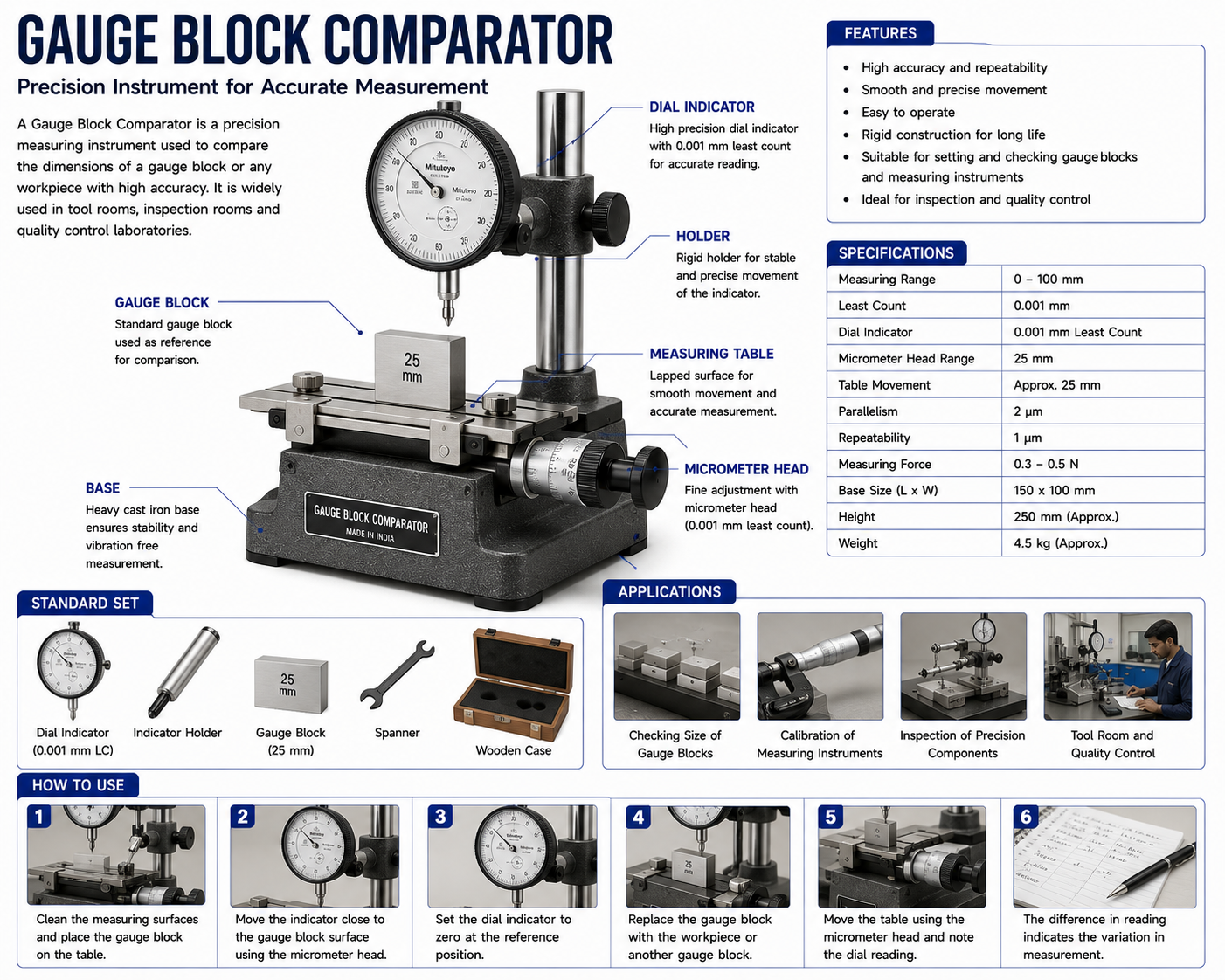

गेज ब्लॉक कंपेरेटर
विवरण (Description)
गेज ब्लॉक कंपेरेटर एक प्रिसिजन कैलिब्रेशन उपकरण है जिसका उपयोग गेज ब्लॉक्स के आयामों की तुलना एक मानक संदर्भ (Reference Standard) से करने के लिए किया जाता है। यह मेट्रोलॉजी लैब और क्वालिटी कंट्रोल विभागों में व्यापक रूप से उपयोग किया जाता है, जहां गेज ब्लॉक्स और अन्य प्रिसिजन कंपोनेंट्स की सटीकता की जांच की जाती है। यह उपकरण अत्यंत संवेदनशील मापन प्रदान करता है और मानक आकार से बहुत छोटे अंतर (Deviation) को भी पहचानने में सक्षम होता है।
उपयोग (Uses)
- गेज ब्लॉक्स की तुलना मानक संदर्भ ब्लॉक्स से करना
- प्रिसिजन मापन उपकरणों का कैलिब्रेशन
- छोटे कंपोनेंट्स की आयामी सटीकता की जांच
- क्वालिटी कंट्रोल और मेट्रोलॉजी लैब में उपयोग
- प्रिसिजन मापन मानकों के अनुपालन को सुनिश्चित करना
भाग (Parts)
- बेस या मापन प्लेटफॉर्म
- मेजरिंग प्रोब या संपर्क बिंदु
- डायल इंडिकेटर या डिजिटल डिस्प्ले यूनिट
- एनविल या संदर्भ सतह
- एडजस्टिंग मैकेनिज्म या फाइन एडजस्टमेंट स्क्रू
- क्लैम्पिंग व्यवस्था
सामग्री (Material)
- उच्च गुणवत्ता वाला कास्ट आयरन या स्टील बेस
- हार्डन स्टील के मापन संपर्क
- प्रिसिजन इलेक्ट्रॉनिक या मैकेनिकल कंपोनेंट्स
- जंग-रोधी कोटेड सतह
कार्य सिद्धांत (Working Principle)
गेज ब्लॉक कंपेरेटर तुलना मापन (Comparison Measurement) के सिद्धांत पर कार्य करता है। पहले एक मानक गेज ब्लॉक को मेजरिंग प्रोब के नीचे रखकर उसे संदर्भ के रूप में सेट किया जाता है। इसके बाद परीक्षण किए जाने वाले गेज ब्लॉक को उसी स्थान पर रखा जाता है। दोनों के बीच ऊंचाई में जो भी अंतर होता है, वह प्रोब की गति के रूप में प्रकट होता है, जिसे डायल इंडिकेटर या डिजिटल डिस्प्ले द्वारा दर्शाया जाता है। इससे बहुत छोटे अंतर को भी सटीक रूप से मापा जा सकता है।
लाभ (Advantages)
- अत्यंत उच्च सटीकता प्रदान करता है
- बहुत छोटे आयामी अंतर का पता लगाने में सक्षम
- विश्वसनीय और दोहराने योग्य परिणाम
- कैलिब्रेशन और क्वालिटी कंट्रोल के लिए आवश्यक
- सटीक एडजस्टमेंट के साथ उपयोग में आसान
- लैब और औद्योगिक उपयोग के लिए उपयुक्त
सुरक्षा सावधानियां (Safety Precautions)
- गेज ब्लॉक्स और उपकरण को सावधानी से संभालें
- मापन सतह को साफ और धूल रहित रखें
- उपयोग के दौरान झटकों और कंपन से बचें
- नियमित रूप से कैलिब्रेशन करें
- सूखी और नियंत्रित तापमान वाली जगह पर रखें
- प्रिसिजन टूल्स के लिए सही हैंडलिंग प्रक्रिया अपनाएं
निष्कर्ष (Conclusion)
गेज ब्लॉक कंपेरेटर कैलिब्रेशन और निरीक्षण कार्यों के लिए एक अत्यंत महत्वपूर्ण प्रिसिजन उपकरण है। इसकी सूक्ष्म अंतर को पहचानने की क्षमता इसे मेट्रोलॉजी और क्वालिटी एश्योरेंस में अनिवार्य बनाती है। सही उपयोग, रखरखाव और कैलिब्रेशन से यह लंबे समय तक सटीक और विश्वसनीय प्रदर्शन प्रदान करता है।
