डाई सेट (Die Set)
विवरण (Description)

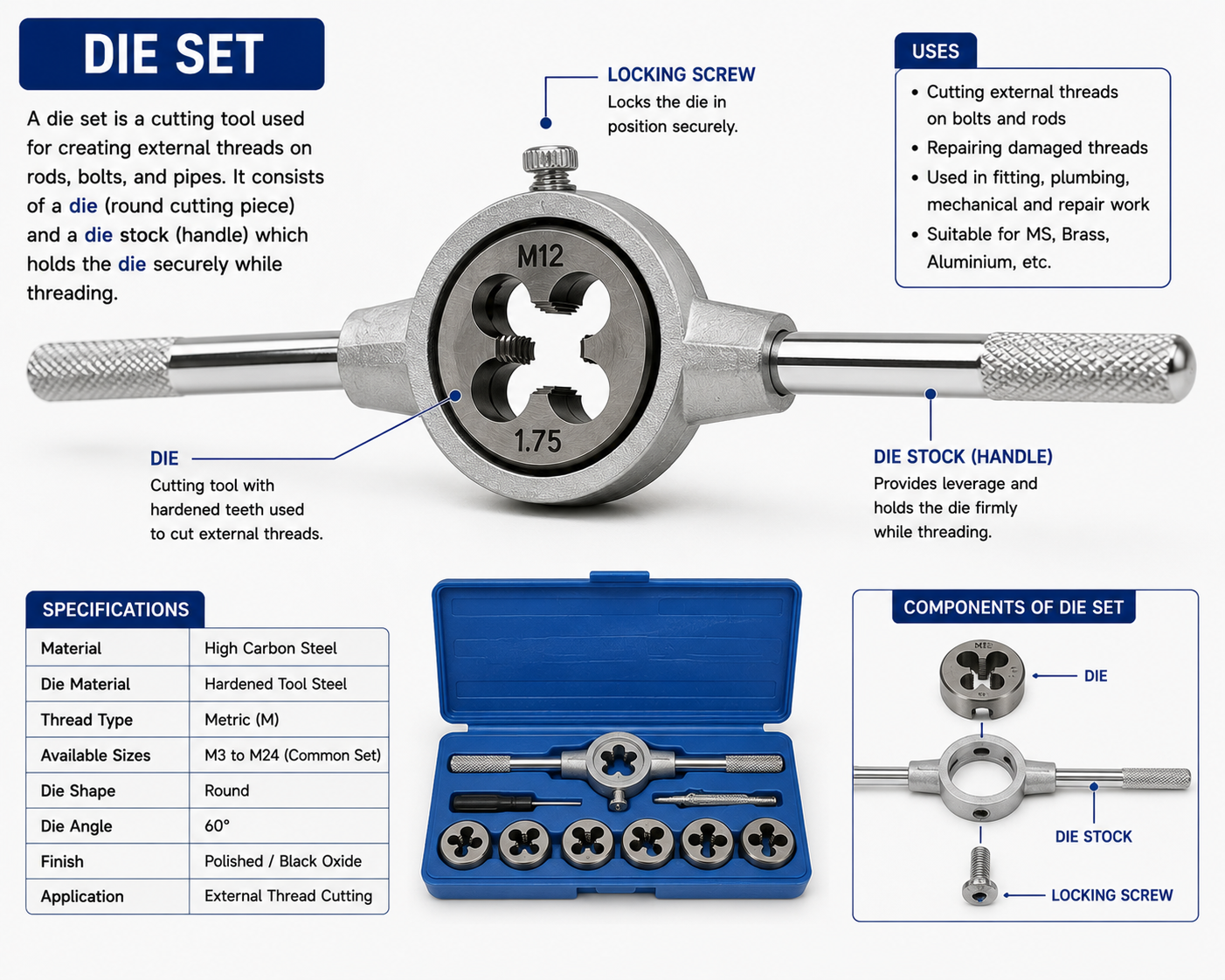

डाई सेट एक हैंड टूल है, जिसका उपयोग बेलनाकार वर्कपीस जैसे रॉड, बोल्ट और पाइप पर बाहरी थ्रेड (External Thread) काटने के लिए किया जाता है। इसमें एक गोलाकार डाई होती है, जिसे डाई स्टॉक में फिट किया जाता है, जिससे थ्रेडिंग के दौरान सही अलाइनमेंट बनाए रखा जाता है। यह टूल फिटिंग और मेंटेनेंस कार्यों में व्यापक रूप से उपयोग होता है।
भाग (Parts)
- डाई: गोलाकार कटिंग टूल जिसमें आंतरिक कटिंग एज होते हैं
- डाई स्टॉक (होल्डर): डाई को पकड़ने और सपोर्ट करने के लिए
- एडजस्टिंग स्क्रू: डाई को कसने और एडजस्ट करने के लिए
- हैंडल्स: घुमाने के लिए पकड़ और नियंत्रण प्रदान करते हैं
सामग्री (Material)
- हाई कार्बन स्टील
- हाई-स्पीड स्टील (HSS)
- एलॉय स्टील
उपयोग (Uses)
- रॉड और पाइप पर बाहरी थ्रेड काटना
- क्षतिग्रस्त थ्रेड की मरम्मत
- बोल्ट और थ्रेडेड कंपोनेंट बनाना
- वर्कशॉप और मेंटेनेंस कार्य
कार्य सिद्धांत (Working Principle)
डाई सेट कटिंग (Thread Cutting) के सिद्धांत पर कार्य करता है। जब डाई स्टॉक को घुमाया जाता है, तो डाई के कटिंग एज वर्कपीस की सतह से मटेरियल हटाते हैं और बाहरी थ्रेड बनाते हैं।
लाभ (Advantages)
- सटीक और साफ थ्रेडिंग
- टूल का उपयोग सरल
- थ्रेड रिपेयर में उपयोगी
- विभिन्न साइज में उपलब्ध
सुरक्षा सावधानियां (Safety Precautions)
- सुरक्षा चश्मा और दस्ताने पहनें
- सही अलाइनमेंट सुनिश्चित करें
- कटिंग ऑयल का उपयोग करें
- अत्यधिक बल न लगाएं
- तेज किनारों से हाथ दूर रखें
- उपयोग के बाद टूल को साफ और सुरक्षित रखें
Application Area
Fitting Shop / Thread Cutting / Maintenance Work
निष्कर्ष (Conclusion)
डाई सेट एक महत्वपूर्ण टूल है, जो बाहरी थ्रेड बनाने और मरम्मत करने में उपयोगी है। इसकी सटीकता और उपयोग में सरलता इसे वर्कशॉप कार्यों के लिए आवश्यक बनाती है।
