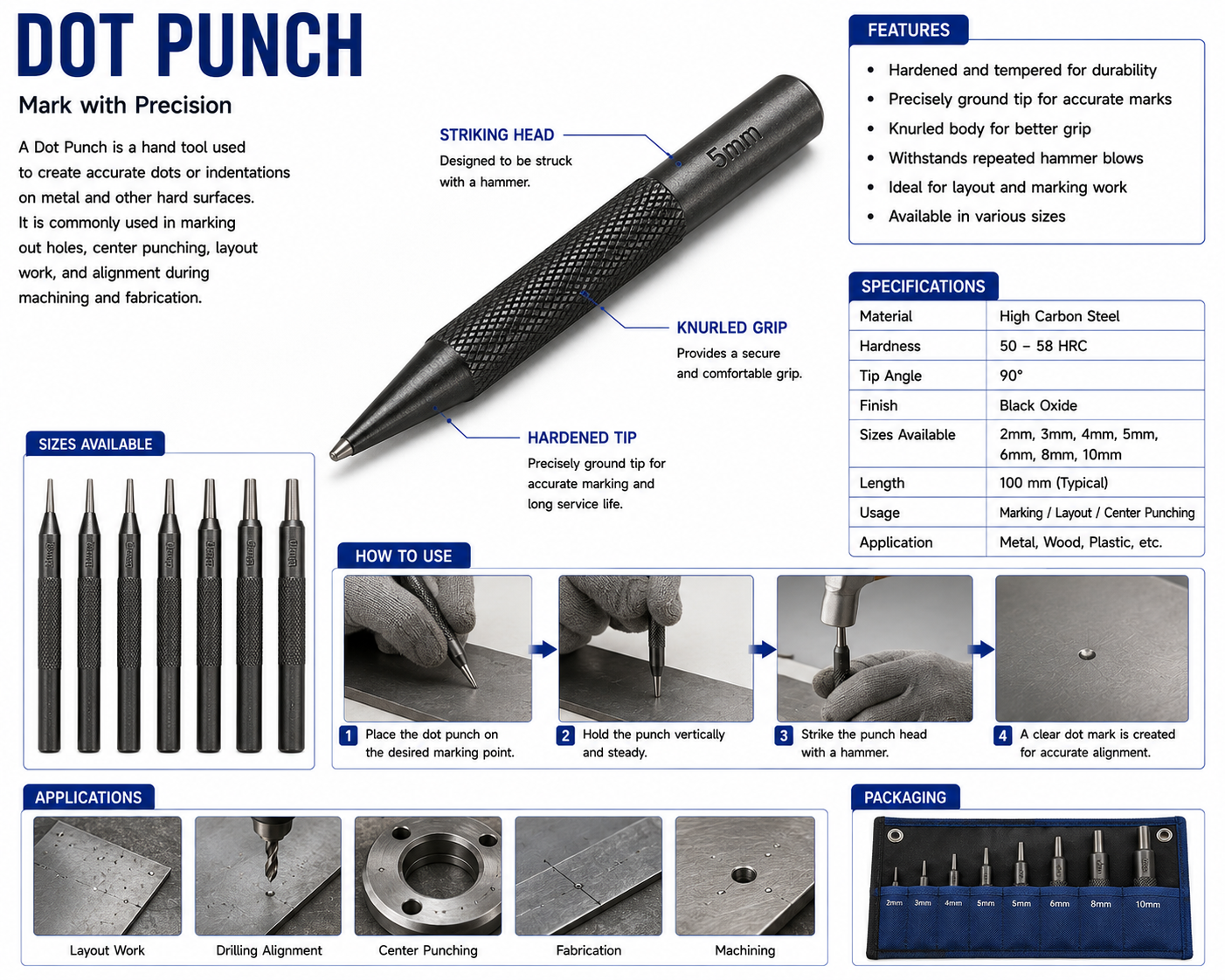

डॉट पंच (Dot Punch)
विवरण (Description)
डॉट पंच एक हैंड टूल है, जिसका उपयोग धातु की सतह पर छोटे-छोटे निशान (Indentations) बनाने के लिए किया जाता है। इसका उपयोग मुख्य रूप से लेआउट पॉइंट्स को चिन्हित करने और मशीनिंग कार्यों के लिए गाइड देने में किया जाता है। इसका नुकीला सिरा सेंटर पंच की तुलना में अधिक तेज होता है, जिससे यह अधिक सटीक और महीन मार्किंग करता है।
उपयोग (Uses)
- लेआउट लाइन और रेफरेंस पॉइंट मार्क करना
- धातु सतह पर हल्के निशान बनाना
- ड्रिलिंग और मशीनिंग के लिए गाइड देना
- फिटिंग और वर्कशॉप मार्किंग कार्य
- प्रिसीजन मार्किंग कार्य
भाग (Parts)
- पॉइंट: महीन और नुकीला सिरा, मार्किंग के लिए
- बॉडी/शैंक: मुख्य बेलनाकार भाग
- हेड: ऊपर का हिस्सा, जिस पर हथौड़ा मारा जाता है
सामग्री (Material)
- हाई कार्बन स्टील
- हार्डन और टेम्पर्ड टिप
आकार (Shape)
डॉट पंच का आकार बेलनाकार (Cylindrical) होता है, जिसमें एक तरफ तेज नुकीला पॉइंट और दूसरी तरफ फ्लैट हेड होता है। इसका पॉइंट एंगल सेंटर पंच से कम होता है, जिससे यह अधिक सटीक मार्किंग करता है।
कार्य सिद्धांत (Working Principle)
डॉट पंच इम्पैक्ट मार्किंग (Impact Marking) के सिद्धांत पर कार्य करता है। जब हथौड़े से हेड पर प्रहार किया जाता है, तो नुकीला पॉइंट धातु की सतह पर छोटा गड्ढा (Indentation) बना देता है, जो आगे के कार्यों के लिए गाइड का काम करता है।
लाभ (Advantages)
- सटीक और महीन मार्किंग
- लेआउट कार्य में उच्च प्रिसीजन
- उपयोग में सरल
- ड्रिलिंग गाइड के रूप में सहायक
सुरक्षा सावधानियां (Safety Precautions)
- प्रहार करते समय सुरक्षा चश्मा पहनें
- सही हथौड़े का उपयोग करें
- पंच को सीधा और मजबूती से पकड़ें
- क्षतिग्रस्त या मशरूम हेड वाले टूल का उपयोग न करें
- पॉइंट को तेज रखें
Application Area
Fitting Shop / Metalwork / Layout Work
निष्कर्ष (Conclusion)
डॉट पंच एक महत्वपूर्ण मार्किंग टूल है, जो धातु की सतह पर सटीक और महीन निशान बनाने में सहायता करता है। यह लेआउट और मशीनिंग कार्यों की सटीकता को बढ़ाता है।
